ASI 294 MM PRO mono

• ZWO ASI camera CMOS raffreddata ASI 294 MM PRO
•
• La camera CMOS raffreddata ASI 294 MM PRO è dotata di sensore SONY IMX 294 e dispone di una diagonale di 23.2mm, con pixel size di 4.63×4.63 micron, formato 4/3 e 11.7MP (risoluzione 4144×2822).Il sensore Sony IMX 294 garantisce una risoluzione pari a 10.71MegaPixel ed è dotato di una ampia diagonale attiva, da 21.63mm (formato 4/3). ZWO ha rifinito e rimodellato il sensore Sony IMX 294, fino ad incrementare la sua diagonale a 23.2mm e approssimativamente 11.71MegaPixel attivi (formato 4/3).Sensore di immagine CMOS IMX 294 ad alta sensibilità, che supporta risoluzione 4K, progettato per applicazioni industriali
  Il sensore Sony IMX 294 è il primo sensore di acquisizione CMOS per le camere astronomiche ad adottare il formato 4/3 e fornisce il numero necessario di pixel per garantire una risoluzione d’uscita a 4k e 120 fotogrammi al secondo; con una dinamica di uscitaridotta a 10 bit, la ASI 294 MM può funzionare fino a 25fps in formato 4k, se utilizzata con USB 3.0 o superiori. Inoltre, l’uso di pixel di dimensioni significativamente maggiori rispetto a molti altri sensori CMOS ad uso astronomico, consente una maggiore raccolta di luce per pixel e quindi una sensibilità estremamente elevata.

  Prestazioni eccezionali con scarsa illuminazione
  La camera CMOS raffreddata ASI 294 MM PRO garantisce prestazioni eccezionali con bassa illuminazione e un eccellente SNR. L’elevata sensibilità è ottenuta adottando un’area attiva di grandi dimensioni e sfruttando un pixel size pari a 4,63 μm (circa 4 volte la superficie per pixel di una ASI 183, 2,5 volte di una ASI 290 e 1,5 volte una ASI 120 o una ASI 224). Ciò rende il sensore Sony IMX 294 adottato dalla ASI 294 MM PRO ideale per applicazioni astronomiche, che richiedono prestazioni elevate in condizioni di bassissima illuminazione.

Buffer di memori DDR III
La camera CMOS ASI 294 MM PRO integra un buffer di memoria DDR3 da 256 MByte, per migliorare l’affidabilità del trasferimento dati. Inoltre, l’uso di un buffer di memoria così ampio, consente di ridurre al minimo il bagliore dell’amplificatore (ampglow), causato dalle basse velocità di trasferimento e particolarmente presente quando una camera dispone di porta USB 2.0.
Il buffer di memoria DDR3 è la principale differenza tra le camere CMOS raffreddate ZWO ASI serie “Cool” e serie “PRO”.

ADC a 14 bit con 13 stop di DR
L’ASI294 ha un’unità ADC a 14 bit, che consente di ottenere 13 stop di gamma dinamica. Questa caratteristica è ideale per l’imaging del cielo profondo, che è intrinsecamente ad alta gamma dinamica. A 13 stop, l’ASI 294 MM PRO ha una gamma dinamica che risulta ancora maggiore rispetto a quella della ASI 1600 MM Cool.

Modalità HCG
La modalità HCG (high conversion gain), riduce il rumore di lettura della ASI 294 a livelli ancora più bassi e con un guadagno elevato, senza perdita in gamma dinamica; viene abilitata automaticamente dal software interno della camera CMOS, quando l’impostazione del guadagno è a 120 o superiore. Il rumore di lettura scende così al di sotto dei 2e-, mentre il range dinamico viene conservato a 13 stop.

USB 2.0 HUB:
La ASI 294 MM PRO può collegarsi con vari accessori ZWO ASI, come la ruota portafiltri ASI EAF, le ocamera di guida ASI, inclusa serie ASI mini (ASI 120, ASI 290, ASI 178) e il focheggiatore elettronico ASI EAF, in modo da poter gestire al meglio i cavi. A questo scopo, nella confezione della ASI 294 MM PRO vengono inclusi anche due cavi USB 2.0 da 0,5 m. L’hub USB 2.0 integrato è alimentato dalla camera.

Sistema di raffreddamento
La camera CMOS ASI 294 PRO è dotata di un sistema di raffreddamento TEC a 2 stadi che consente un raffreddamento molto elevato (35-40° C in meno rispetto all’ambiente). Il dispositivo di raffreddamento richiede un’alimentazione esterna, che non è inclusa con la camera.







Full Well Capacity
La ASI 294 MM PRO dispone di una FWC di 63700e (Full Well Capacity), ben 3 volte superiore rispetto alla camera CMOS raffreddata ASI 1600 PRO. Anche stelle molto luminose non satureranno mai il sensore CMOS, nemmeno in caso di esposizioni prolungate. Questa camera CMOS è quindi in grado di consentire un SNR più elevato (rapporto segnale-rumore) con una sola esposizione singola.

Meccanica affidabile
La ASI 294 MM PRO ha la stessa meccanica di base della diffusissima sorella ASI 1600 PRO. Quattro semplici viti sigillano la camera del sensore. Il design meccanico ede elettronico della camera è stato ampiamente testato ed è estremamente stabile ed affidabile, anche se utilizzato in ambienti con umidità elevata. La camera CMOS ZWO ASI 294 MM PRO funziona perfettamente senza problemi di condensa o rugiada.

QE elevato
Il sensore IMX 294 della ASI 294 è un sensore BSI (di tipo retroilluminato), dotato di una QE molto elevata (efficienza quantica), che è stimata come superiore al 75%.

Dark Current
Il Dark Current della ASI 294 è leggermente superiore a quello della ASI 1600, in base ai nostri test.

Porta USB 3.0 e HUB USB2.0
La porta USB 3.0 della camera CMOS raffreddata ASI 294 MM PRO fornisce una larghezza di banda di 5 Gb per consentire a questa camera ZWO di funzionare a piena risoluzione fino a 16 fps (14 bit, modalità normale) o 19 fps (10 bit, modalità ad alta velocità).

Alimentazione
Alimentazione consigliata: 12V @ 3-5A (o maggiori)
Adattatore CC (2,1 × 5,5 mm, polo positivo centrale).
Adatto anche: batteria DC con 9-15V. L’utilizzo di una batteria con 9-15 V è adatto anche per l’alimentatore delle celle di Peltier.



Driver e download:
ZWO mette a disposizione sul proprio sito tutti i driver e i software necessari per operare al meglio con la camera CMOS raffreddata ZWO ASI 294 MM PRO.

Software and drivers for all ZWO cameras

Manuali Download:

Link to the manuals



Specifiche Tecniche

• Sensor: 4/3″ SONY IMX 294 CMOS
• Diagonal: 23.2mm
• Resolution: 11.7Mega Pixels 4144X2822
• Pixel Size: 4.63µm

Sensor size: 23,2 mm diagonal
Exposure Range: 32µs to infinity
Read Noise: 1.2e @39db gain
QE peak: TBD
Full well: 63.7ke
ADC:14bit
DDRIII Buffer: 256MB
Interface: USB3.0
Telescope connection: T2, 2″ and 1.25″
Protect window:AR window
Dimensions: 78mm diametro e 86mm lunghezza
Weight: 410g
Back Focus Distance: 6.5mm without adapter
Cooling: Regulated Two Stage TEC
Delta T: 35°C-40°C below ambient
Camera Power consumption: 650mA at 5V
Cooler Power consumption: 12V at 3A Max
Working Temperature: -5°C—45°C
Storage Temperature: -20°C—60°C
Working Relative Humidity: 20%—80%
Storage Relative Humidity: 20%—95%

Rumore di lettura estremamente basso: 2.3e @24db gain 3.3e @lowest gain

14bit ADC: provide real 14bit Dynamic range



In the Box

ASI camera cooled
♦ T2 extension (21 mm long)
♦ M48-T2 extension adapter (16.5 mm long, T2 male and M48 female)
♦ Adapter to 1.25″ with filter thread and cap
♦ Flat adapter T2 to 1.25″
♦ M42-M48 thread adapter
♦ 2 distance rings
♦ Short user guide
♦ USB3.0 cable, long
♦ 2 USB2.0 cable, short
♦ Camera case

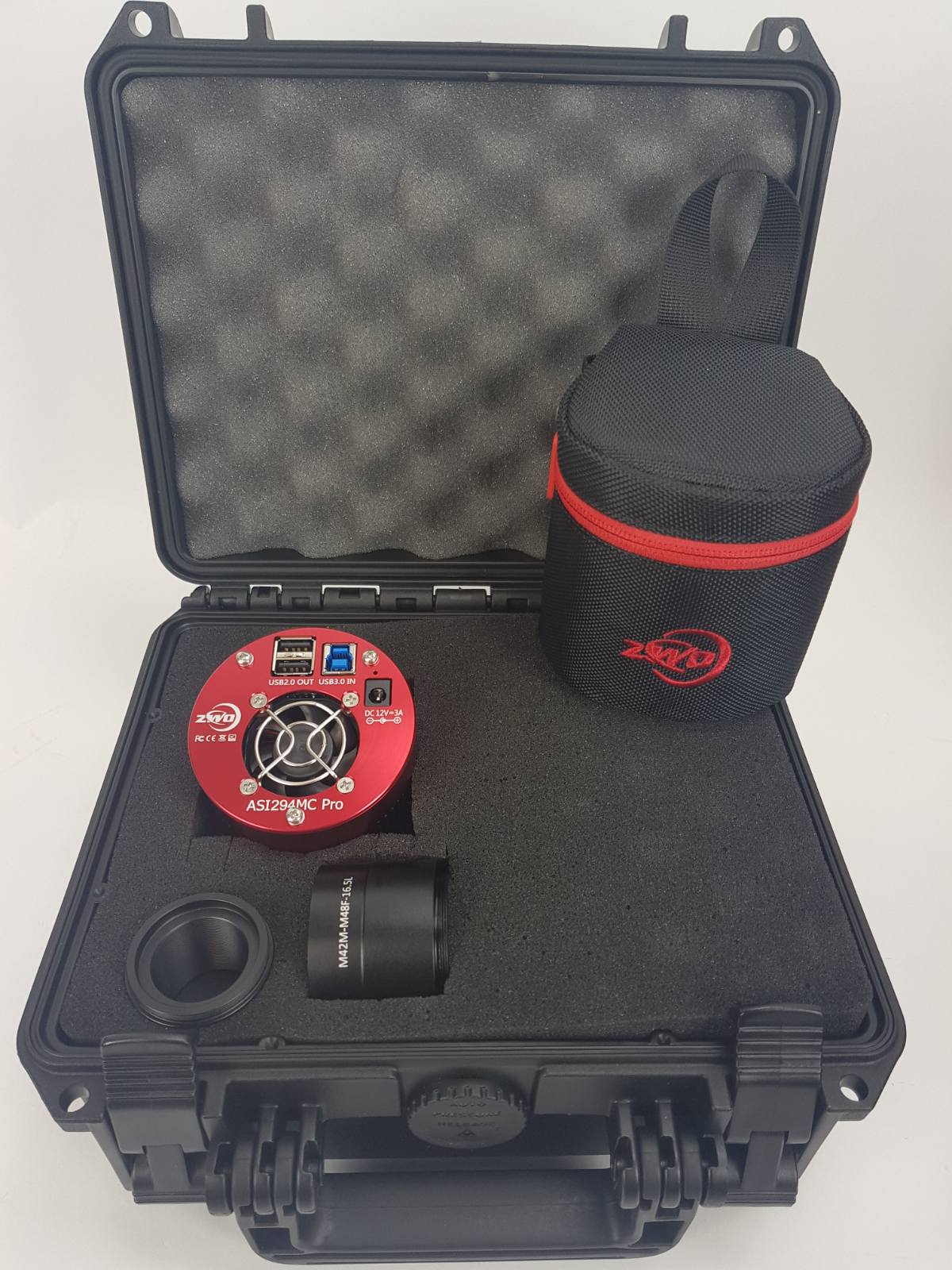

Dotazione aggiuntiva fornita da Ts italia Astronomy una comoda valigetta rigida!
