Avalon M-uno-D Bluetooth

Descrizione

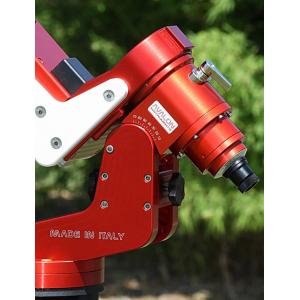

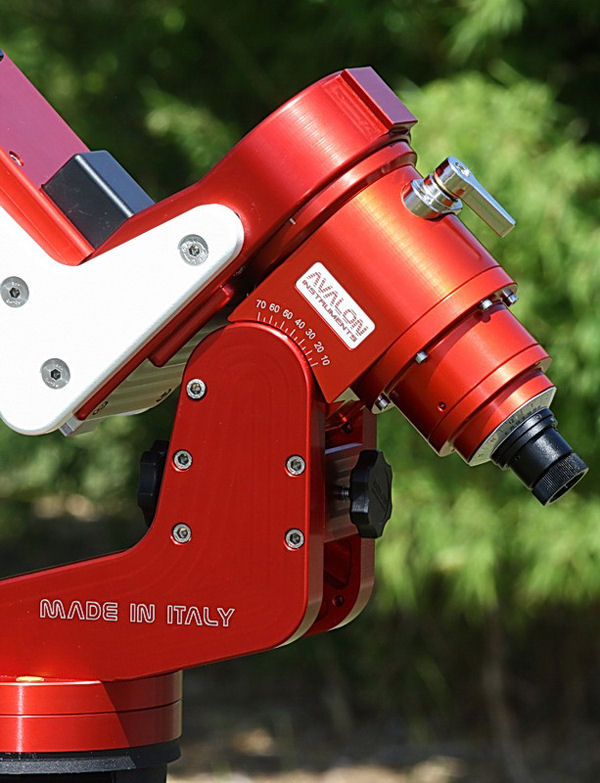

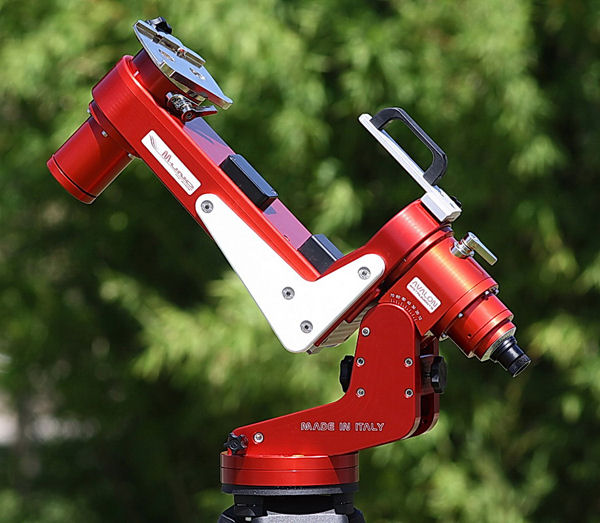

L’M-uno Fast Reverse è un supporto a forcella portatile a braccio singolo dedicato all’imaging del cielo profondo con capacità fino a 20 kg (44 lb).

Un supporto per l’imaging del cielo profondo senza la necessità di capovolgere i meridiani
L’M-uno Fast Reverse è un supporto a forcella portatile a braccio singolo dedicato all’imaging del cielo profondo con capacità fino a 20 kg (44 lb).

Il design M-uno è stato sviluppato sulla base del Linear Fast Reverse, utilizzando gli stessi concetti tecnici:

– Tecnologia Fast Reverse

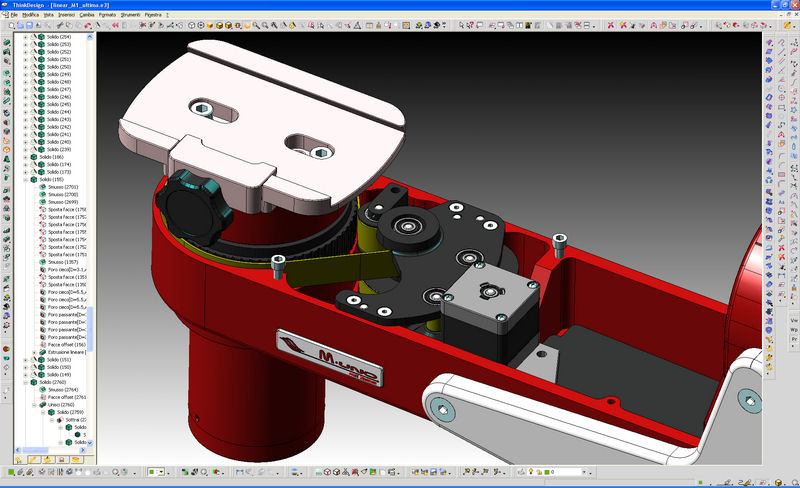

– Progettazione assistita da computer (CAD)
– Produzione di alta qualità con controllo digitale Macchine CNC a 5 assi (CNC + CAM)
– Materiali di qualità assoluta: alluminio anodizzato da monoblocco fresato, componenti e viti in acciaio inossidabile, componenti in ottone, tecnopolimeri

Prestazioni avanzate
Come per il Linear , la tecnologia di trasmissione del moto è basata su cinghia puleggia-dente senza gioco, mentre la sua particolare geometria rende agevole l’imaging all’incrocio del meridiano indipendentemente dal problema tipico che affligge le classiche montature equatoriali tedesche, sia per il rischio di toccare il treppiede e la necessità di aspettare che l’oggetto attraversi il meridiano.

Con il supporto M-Uno, un oggetto può essere finalmente rintracciato per tutta la notte!
Inoltre, considerando che al meridiano il cielo è meno soggetto all’inquinamento luminoso e alle turbolenze atmosferiche, l’M-uno è lo strumento ideale per riprendere gli oggetti del cielo profondo nelle loro migliori condizioni, vicino al meridiano, soprattutto quando il tempo è breve e il il cielo non è così scuro e chiaro.

L’M-uno è progettato principalmente per l’astroimaging con tubi catadiottrici ad alta lunghezza focale (come SC-Maksutov, RC, telecamere SC, Cassegrain, DK, ecc.) Fino a 10 “di apertura e 20 kg (44 libbre) di peso, secondo il lunghezza del tubo. È possibile utilizzare l’M-uno con ottiche Newton (ad esempio 8 “f4) e anche con rifrattori corti (400-500 mm), con telescopio piggyback o parallelo.

Per consentire l’utilizzo di rifrattori con lunghezza superiore a 500 mm circa, è stato realizzato un accessorio opzionale che consente di distanziare il telescopio dalla flangia di montaggio in modo da consentire il passaggio sull’asse AR. E ‘inoltre disponibile un apposito kit che, oltre a distanziare il telescopio dalla montatura, permette l’alloggiamento di un piccolo telescopio guida ottenendo anche un migliore bilanciamento del telescopio. Con questa configurazione potrebbe essere necessario eseguire l’inversione del telescopio al passaggio meridiano nel caso in cui il telescopio colpisca il treppiede.

Tuttavia lo sbalzo maggiore del sistema a braccio singolo consentirà un angolo di puntamento maggiore rispetto alle classiche montature equatoriali tedesche.
Un altro vantaggio fondamentale di M-uno è che non necessita né di contrappesi né di barra. Il suo asse di declinazione può essere rapidamente bilanciato come in una montatura equatoriale, mentre per l’asse AR è possibile fissare il braccio su tre possibili posizioni ed effettuare il bilanciamento fine utilizzando un contrappeso molto piccolo. La montatura M-uno, così come la Linear, è dotata del sistema di controllo Synscan super collaudato, semplice da usare ed economico. Il peso totale dell’M-uno è di soli 14,9 kg (11 lb) ed è dotato di una comoda maniglia per un facile trasporto. Con queste caratteristiche, in termini di leggerezza e trasportabilità, la M-uno si colloca al vertice delle montature con portata fino a 20 kg (44 lb).

Il peso totale di M-uno è inferiore al peso LINEAR, che supera i 20 kg (44 lb) considerando contrappesi e barra.

Pulegge e cinghie dentate, gioco zero!
Questa scelta ha permesso di ottenere diversi vantaggi: un moto veramente stabile senza gioco (nessun gioco) e picchi improvvisi, fattori di primaria importanza per lunghe esposizioni guidate e durante osservazioni visive ad alto ingrandimento. Queste caratteristiche sono di particolare rilevanza soprattutto per il motore dell’asse di declinazione che ora può invertire rapidamente il moto senza interruzioni per recuperare i giochi: da qui il nome della montatura FAST REVERSE. Le cinghie dentate utilizzate nella M-uno hanno la struttura in materiale speciale con trefoli di acciaio per evitare deformazioni, allungamenti e sollecitazioni, molto migliori di quelle utilizzate nel sistema di distribuzione dei motori automobilistici (che sono generalmente in gomma con trefoli di nylon) . Considerando che il tempo di servizio delle cinghie dentate automobilistiche è di circa 100.000 km (60.000 miglia), ipotizzando un regime medio di 2.
È importante sottolineare che nei sistemi a vite senza fine la trasmissione del moto ha un solo punto di contatto tangente, eventuali errori su ciascuna delle due componenti, prima o poi, si tradurranno in un errore di inseguimento.
Al contrario, nel sistema puleggia-cinghia dentata non si ha alcun contatto diretto tra la puleggia e il moto è trasmesso dalla cinghia impegnandosi dal 50% al 90% della superficie del sottopancia. Di conseguenza l’eventuale errore, eventualmente presente, viene mediato tra i denti, peraltro morbido, riducendo notevolmente l’errore di inseguimento.
Queste caratteristiche consentono all’M-uno di eseguire esposizioni guidate fino a 20-30 minuti con stelle puntiformi anche con ottiche di 2-3 metri di lunghezza focale ( vedere la nostra tabella dei parametri guida PHD2 suggeriti ).

Nessuna usura, nessun attrito!
Nessun effetto di usura poiché non si verificano attriti rilevanti. Infatti tutte le pulegge e l’asse ruotano su cuscinetti a rulli, 13 per l’asse RA e 13 per l’asse DEC che permettono di ridurre quasi a zero l’attrito totale.
Un altro vantaggio significativo degli attriti molto bassi è che il rischio di slittamento del motore durante il funzionamento GOTO è praticamente nullo.
Al contrario, è ben nota la difficoltà di regolare l’accoppiamento tra ingranaggio e vite senza fine nei supporti tradizionali. Se il giunto è stretto i motori possono bloccarsi con conseguente perdita di posizione, se il giunto è troppo lento i giochi aumentano.
D’altra parte, l’assenza di un gioco significativo nell’M-uno rende la calibrazione iniziale del CCD di guida rapida e semplice.

N o lubrificazione, nessuna manutenzione!
Non essendoci ingranaggi non è necessaria la lubrificazione periodica dei componenti interni e quindi la manutenzione è estremamente ridotta e limitata alla pulizia esterna.

Asse completamente rotante Dual Dec
Ora il nuovo M-Uno Dual è dotato di un asse di declinazione completamente rotante, che consente l’uso di un secondo morsetto (opzionale) per trattenere un secondo OTA più piccolo

Dati tecnici
Tabella dati tecnici
genere Montatura equatoriale a forcella monobraccio
Peso 14,9 kg (32,8 lb), senza contrappeso e barra
Capacità 20 kg (44 lb) nell’imaging, 25 kg (55 lb) nell’osservazione
Sistema di trasmissione
Sistema di trasmissione a tutte le cinghie basato su un riduttore a quattro stadi.
Tutti i movimenti sono su cuscinetti a sfera. Nessuna manutenzione e nessun sistema di gioco.
Pulegge realizzate con speciale polimero caricato fibra di vetro e cinghie dentate di alta precisione.
Materiale da costruzione Alluminio anodizzato, lavorato da monoblocchi con macchine CNC a 5 assi di alta precisione
Asse AR
Acciaio pesante, diam. 35 mm; 1 x doppio cuscinetto a sfere, diam. 62mm + 1 x cuscinetto a rulli diam. 72mm + 2 x cuscinetti a rulli diam. 45mm – Sistema frizione su cuscinetti

Asse DEC
Acciaio pesante, diam. 35 mm; 1 x doppio cuscinetto a sfere, diam. 62mm + 1 x cuscinetto a rulli diam. 72mm + 1 x cuscinetto a rulli diam. 45mm – Sistema frizione su cuscinetti

Polar Finder Modello Skywatcher (opzionalmente modello Losmandy)
Sistema GOTO Sistema di controllo StarGO GoTo (versione WiFi o Bluetooth)
Barra contrappesi Morsetto a coda di rondine da 3 ”
Contrappeso Contrappeso da 0,5 kg
Piastra di portata Losmandy, 3 “(75 mm), coda di rondine, manopola singola con 2 punti di serraggio
PACCHETTO CONTENUTO

Montare la testa con il sistema di controllo StarGO GoTO Wi-Fi
Alimentazione 15V / 4 A
Tastiera di controllo StarGO
Cavo di collegamento della tastiera
Set di chiavi metriche a brugola
Montare la maniglia di trasporto
Contrappeso 0,5 kg con albero di supporto
Chiavetta USB con manuali e software
Kit cercatore polare e illuminatore LED Montaggio
Viti di fissaggio
Documentazione, certificato di garanzia
Piastra T-Pod
