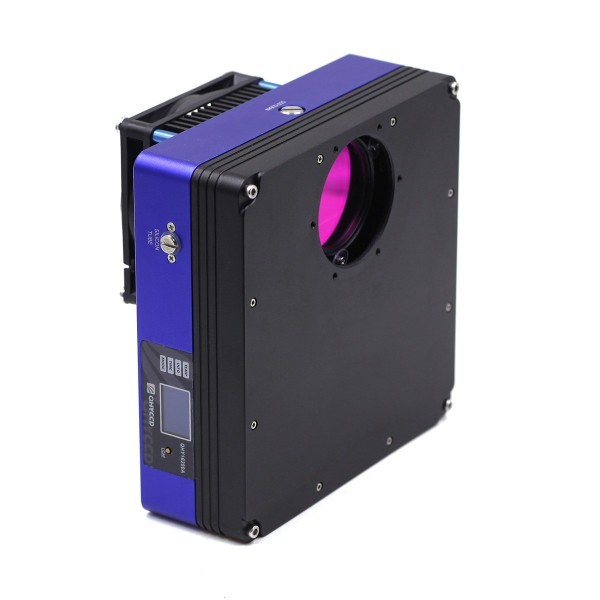

QHY 16200 CCD Camera

QHY 16200 CCD Camera

Con la sigla “A” QHY inaugura una nuova serie di camere All in One con ruota porta filtri integrata.
La versione 16200 monta il grande sensore kodak 16200 da 27×21,6mm con pixel quadrati da 6 micron ed una full well capacity di ben 37k.
Il sensore è più grande e sensibile del classico 8300 ma ancora utilizzabile con il classico attacco da 2″.
La camera è dotata internamente di una ruota porta filtri da 2″ a 5 posizione, la versione da 7 posizioni è in fase di sviluppo.

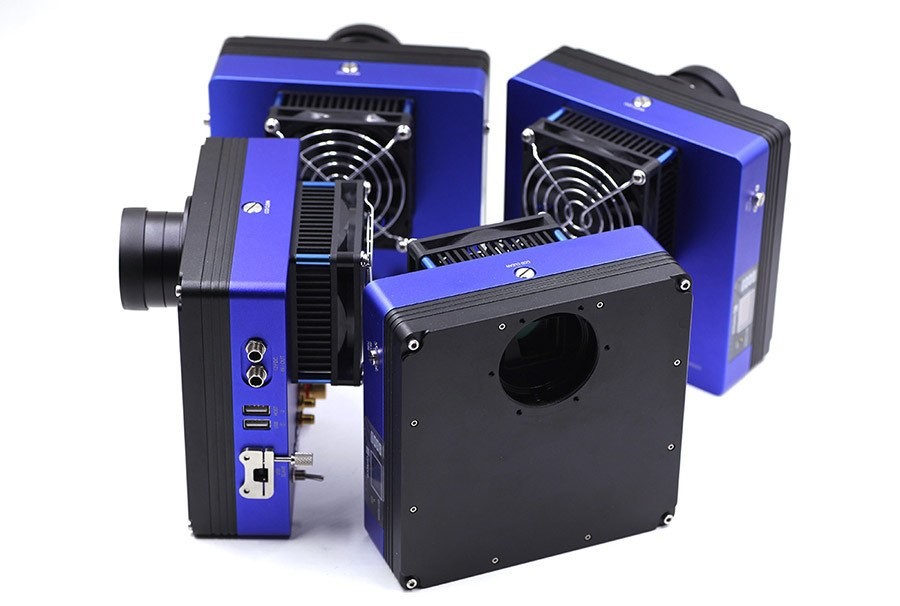

La particolarità di questa camera è la ricca dotazione di porte esterne per la connessione ad altri accessori: troviamo infatti un hub usb a 2 porte, un hub RS232 a 2 porte per collegare direttamente la montatura ed un focheggiatore elettronico ed una uscita da 12v per alimentare altre periferiche.
In questo modo si possono ridurre notevolmente i cavi che si collegano al pc evitando perdite di segnali causate dalla lunghezza dei cavi e spiacevoli “nodi” intorno alla montatura!
La porta usb che spesso è complice di scollegamenti improvvisi è dotata di un piccolo morsetto per bloccare il cavo.
La camera è dotata anche della nuova guida fuori asse a basso profilo QHY (10mm) con focheggiatore elicoidale.
La QHY 16200A utilizza un otturatore “a farfalla” , affidabile e duraturo nel tempo, che garantisce una illuminazione uniforme.
Il raffreddamento peltier a doppio stadio porta la camera ad un delta termico di 45° rispetto alla temperatura ambiente, in questo modo anche in piena estate è possibilearrivare a -20° riducendo notevolmente il rumore del sensore.

Caratteristiche tecniche:

CCD Sensor: APS-H 16.2mega CCD sensor Standard Grade
Effective Pixels: 4540(H)*3630(V),16mega pixels
Pixel Size: 6.0um*6.0um
Effective Area: 27.0mm(H)*21.6mm(V), APS-H format
Readout Type: Full Frame CCD, Progressive Scan
FullWell: Typical 41ke
ADC: 16bit
Readout Noise: Typical 10 e
System Gain: 0.7e/adu
Binning: 1×1,2×2,4×4
Anti-Blomming: 2000X of saturated
Thermal Noise: 0.04e/pixel/sec @ -20C
Exposure Time: 1ms-10000sec
TEC: 2 stage
Cooling: Typical -40 below Ambient
Shutter: Butterfly Mechanical Shutter with Uniform illumination
Moisture Control: Air Connector for removable silicon gel tube
Heat board for optic window of airproof CCD chamber
Built-in Filter Wheel: 5 position 2inch (7 position 2inch is under developing)
OAG interface: six M3 scew holes for QHYOAG
Telescope Interface: M54/0.75 inner screw
Power consumption: 0% cooling 8W 50% cooling 16.5W 100% cooling 27W
Weight: 1550g





Dotazione

Camera 16200A
Valigia
Cavi per le connessione al pc
Guida fuori asse
