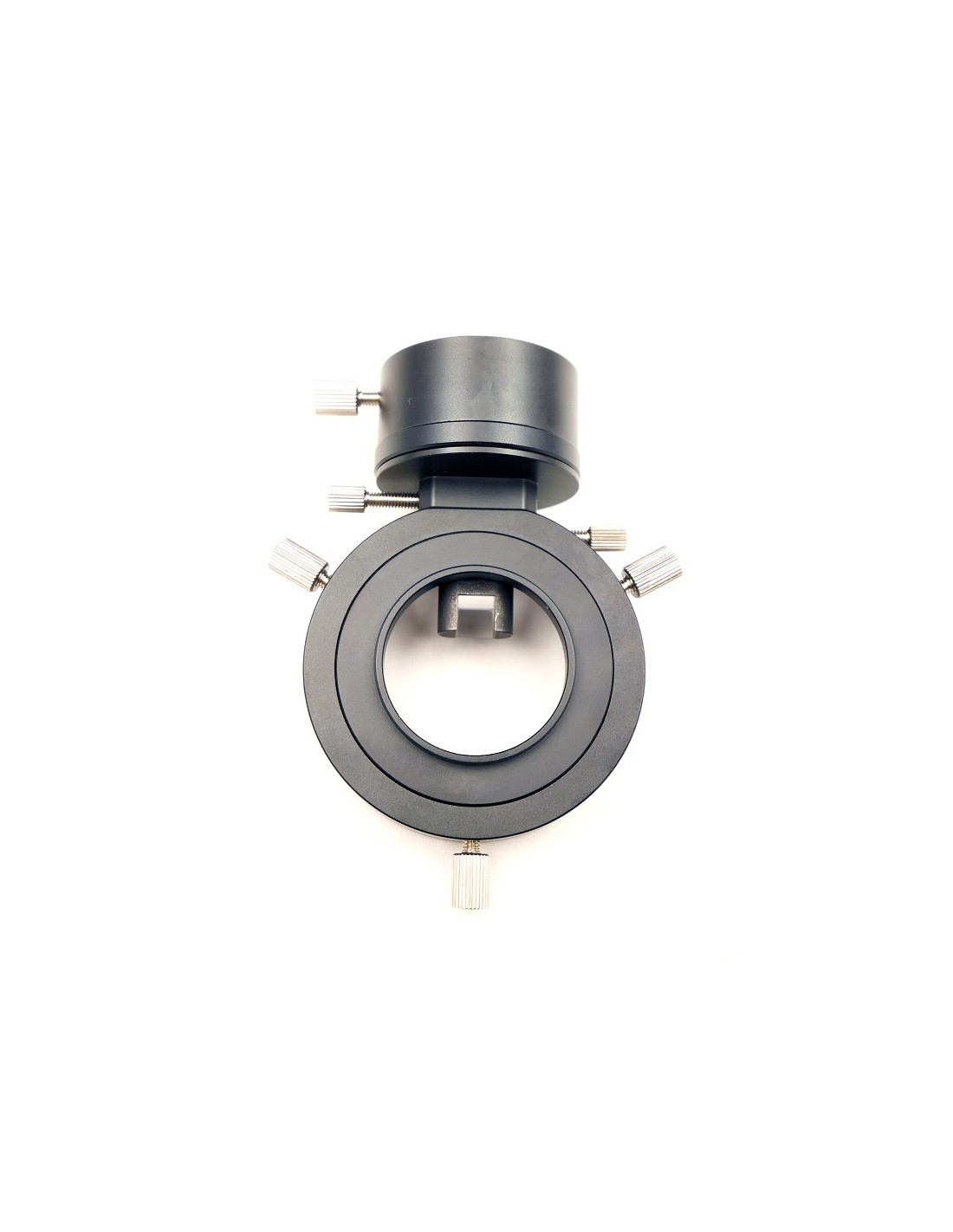

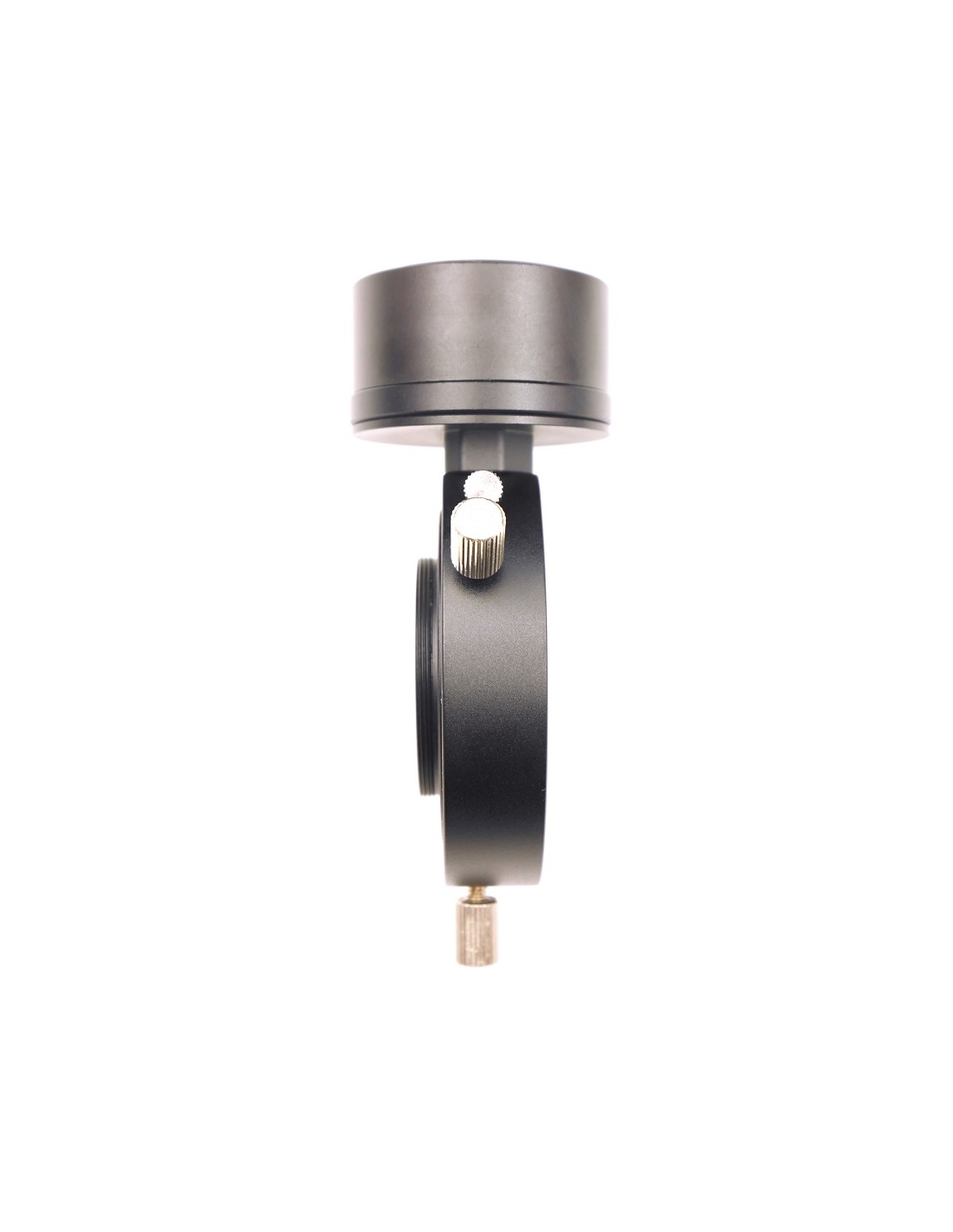

ZWO OAG Guida fuori asse T2/M48

Guida fuori asse ZWO OAG per fotografia astronomica

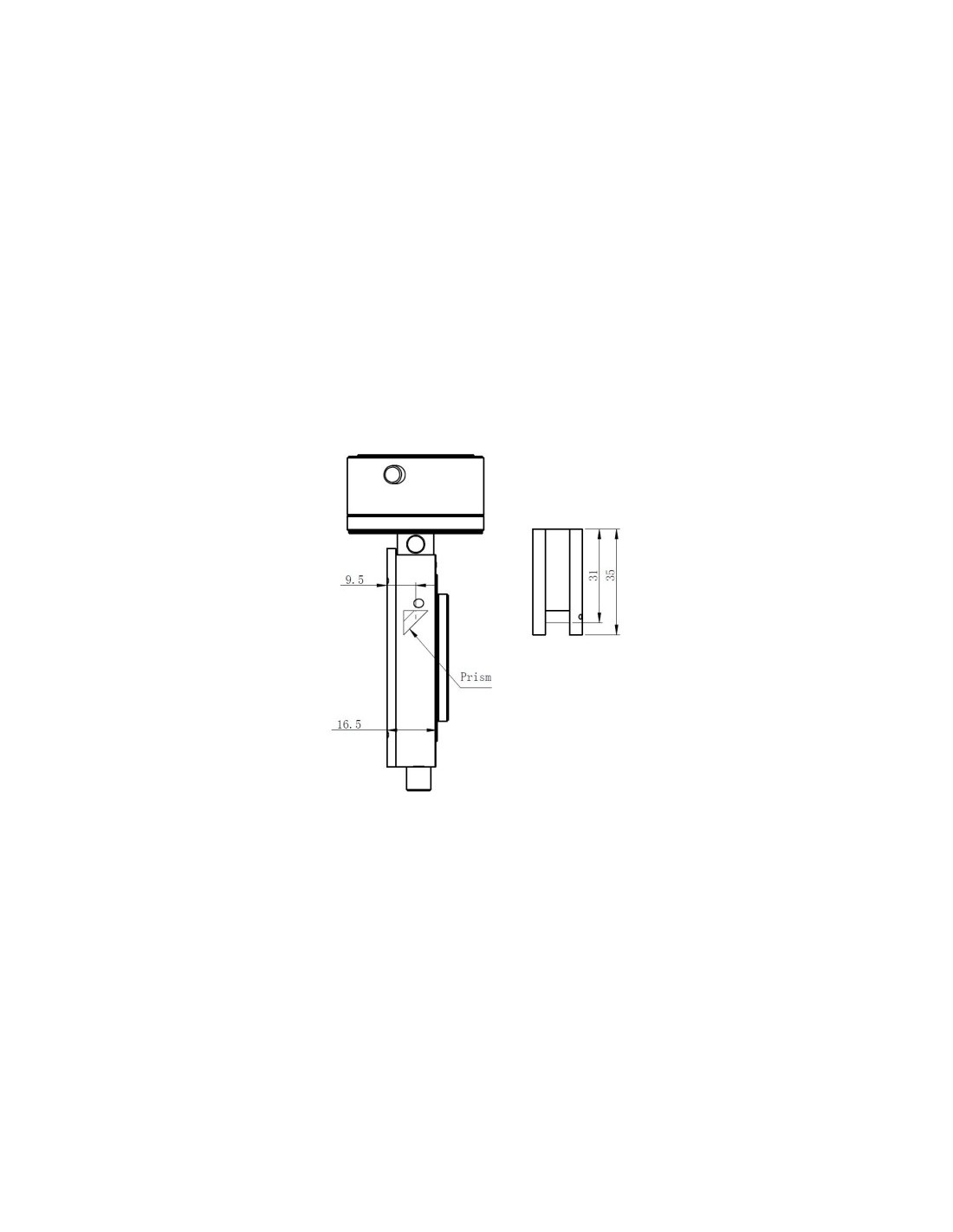

1.Leggero, spessore 16,5 mm
2.prisma grande: 8 * 8 mm
3.Collegare la fotocamera principale per immagini e la fotocamera guida. Nessun ambito di guida richiesto!
4.Adattamento flessibile alla fotocamera e al telescopio, come M42 e M48.
5.Completamente compatibile con tutte le telecamere ZWO ASI
6.Buona stabilità, forte connessione al telescopio

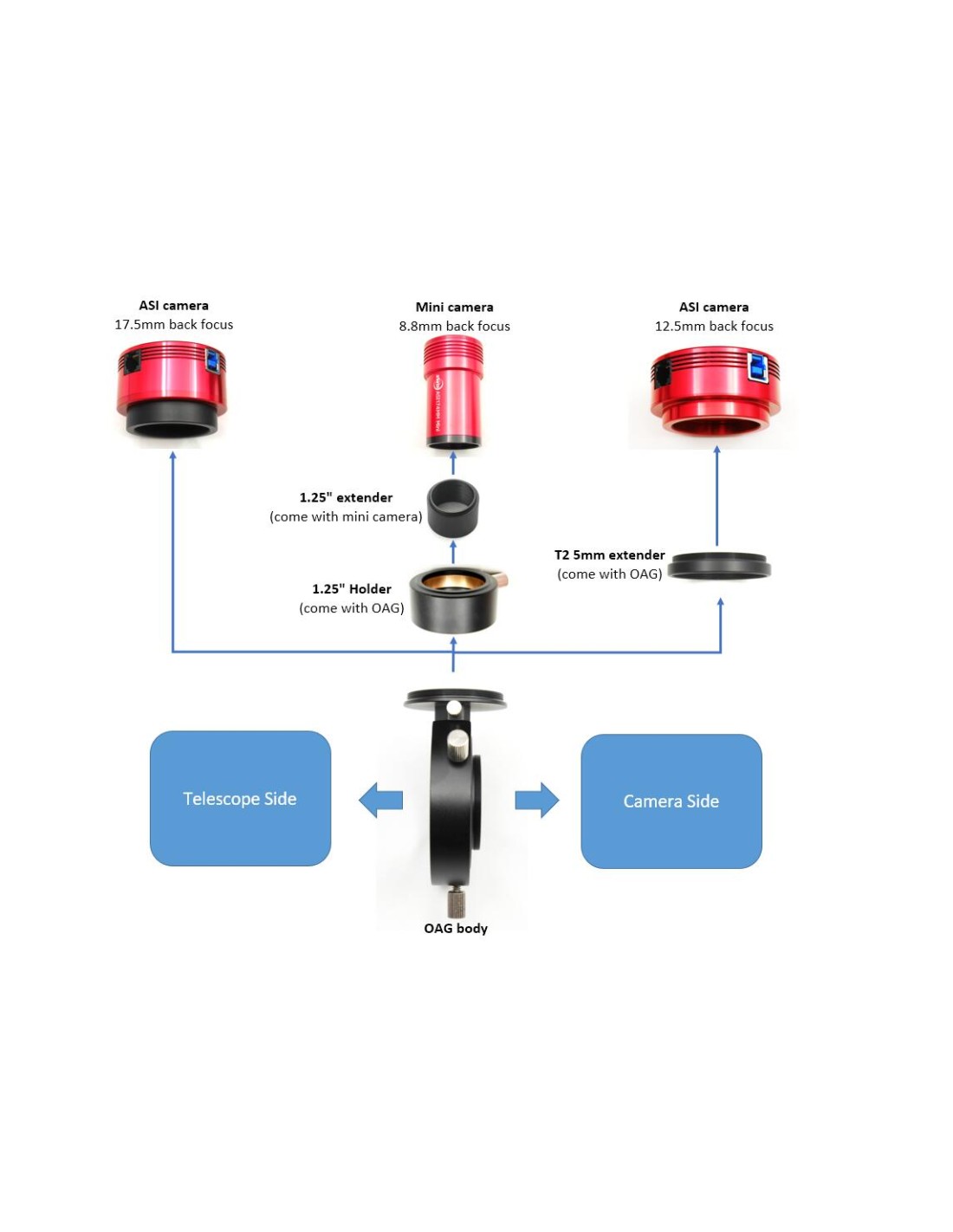

ZWO OAG viene fornito con tutti gli adattatori necessari per l’imaging e la guida.

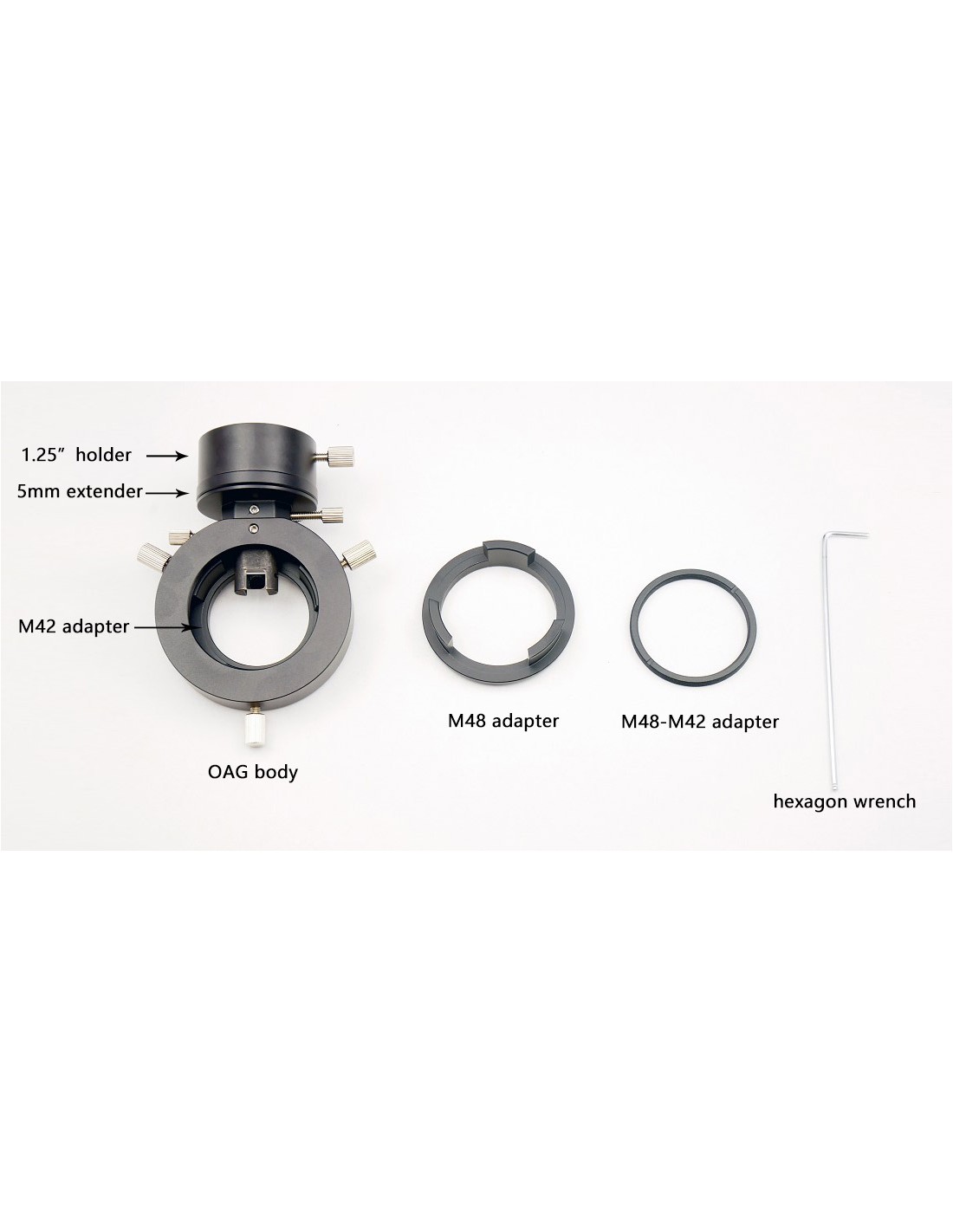

LA CONFEZIONE INCLUDE:

Corpo OAG (con supporto da 1,25 “e prolunga da 5 mm e adattatore M42)

Adattatore M48 per fotocamera principale (nella confezione)

Adattatore M48-M4 2 per telescopio e lente piatta (nella confezione)

Chiave esagonale (nella confezione)

GUIDA ALL’USO:

1. Calcolare inizialmente la corretta distanza richiesta per il treno di imaging

ad esempio: è necessario collegare l’estensione da 21 mm ad ASI071 per raggiungere una distanza di messa a fuoco posteriore di 55 mm: 17,5 mm + 21 mm + 16,5 mm = 55 mm

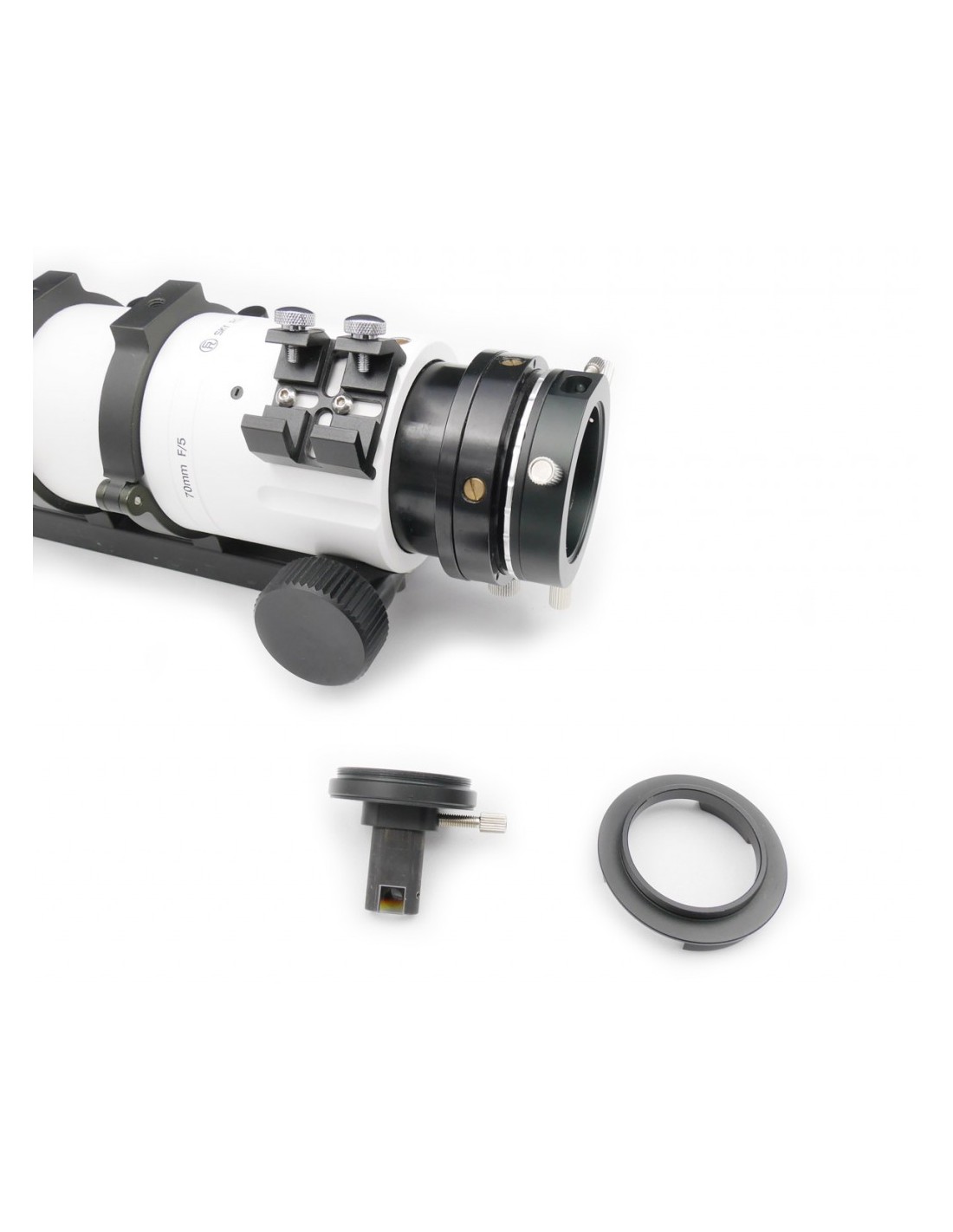

2. Togliere la parte del prisma della guida e attaccare il corpo dell’OAG al telescopio

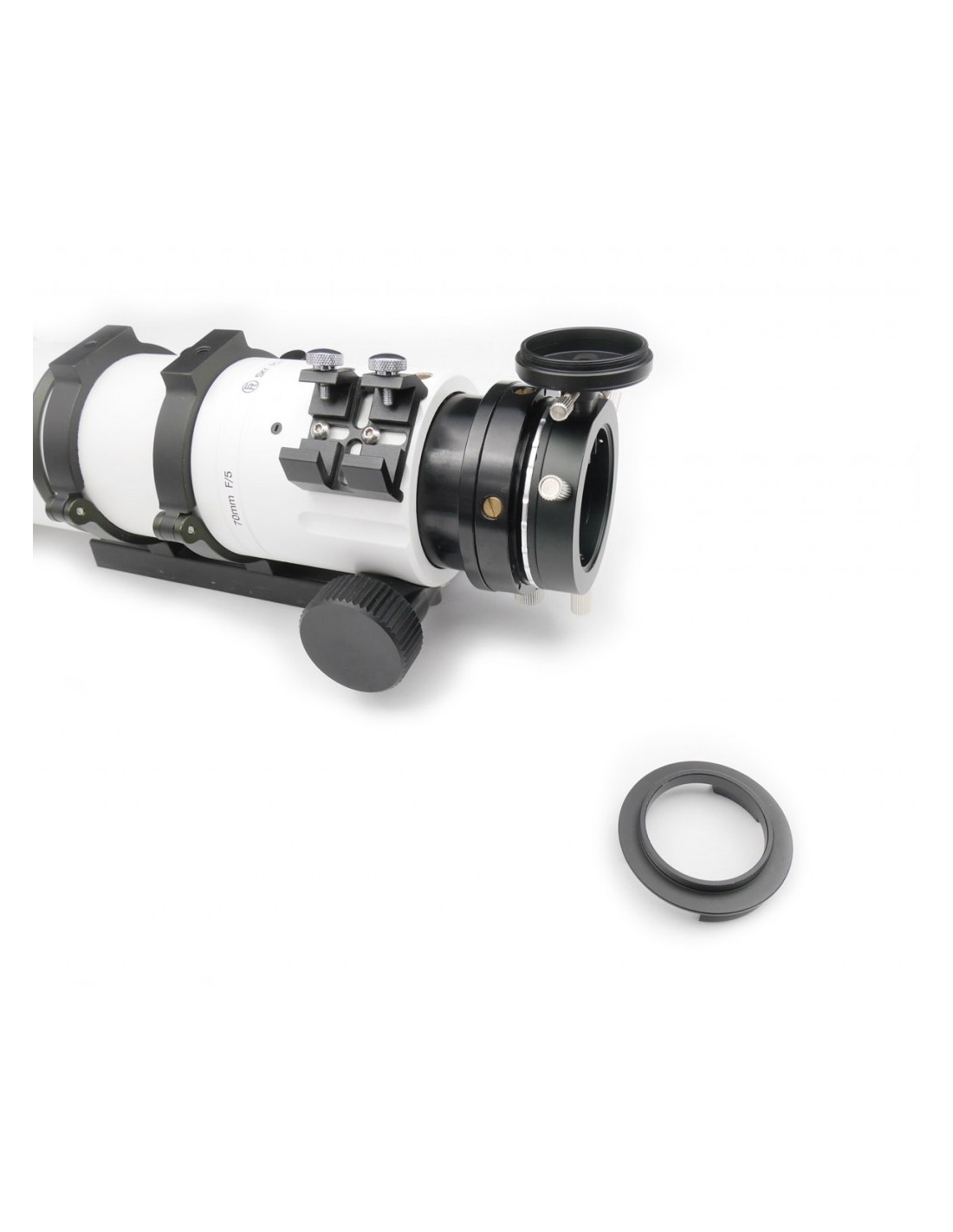

3. Inserire la parte prisma nel corpo OAG

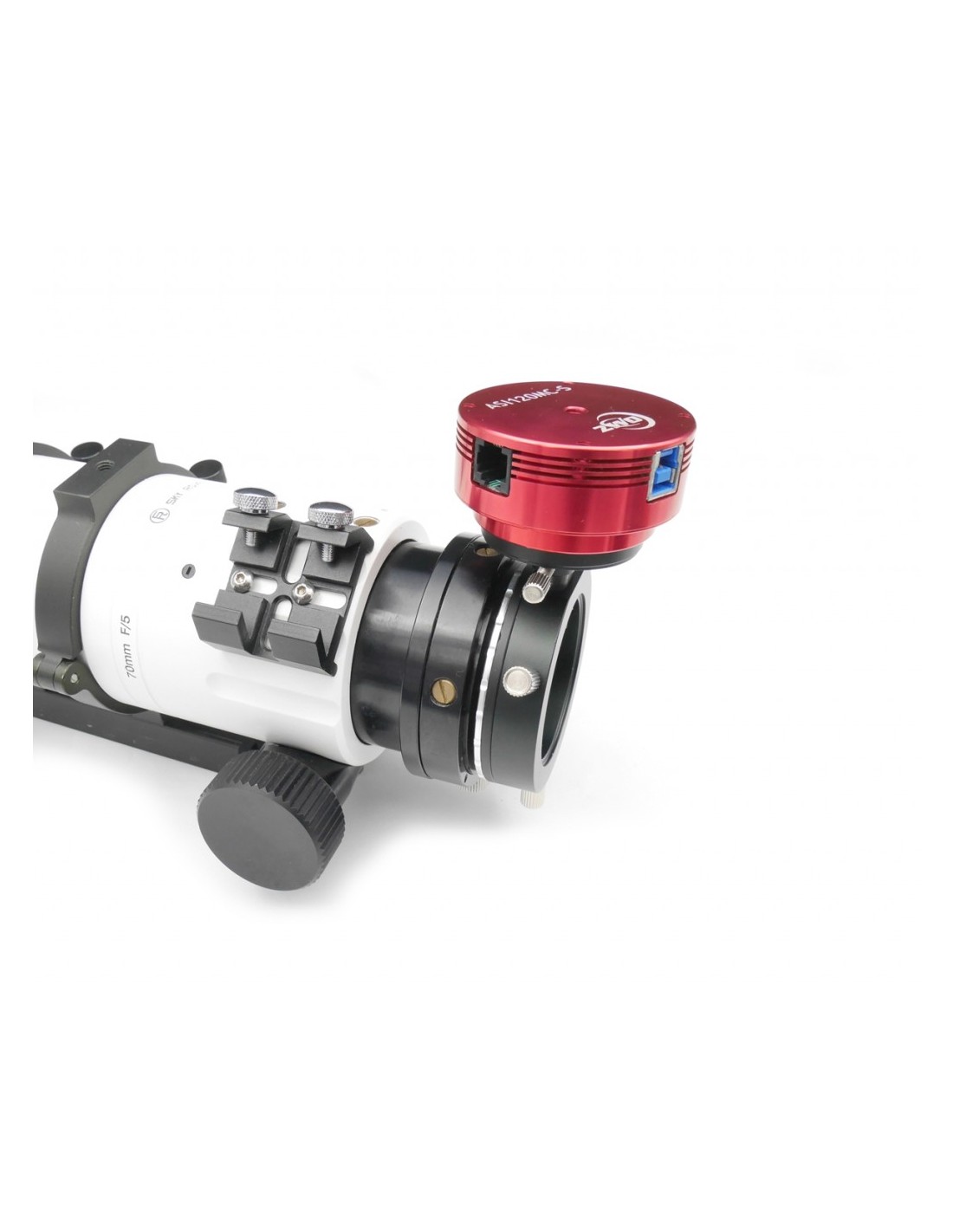

4. Montare la telecamera guida

5. S equipaggia l’adaper T2 o M48 sulla fotocamera per immagini in base al tipo di montatura

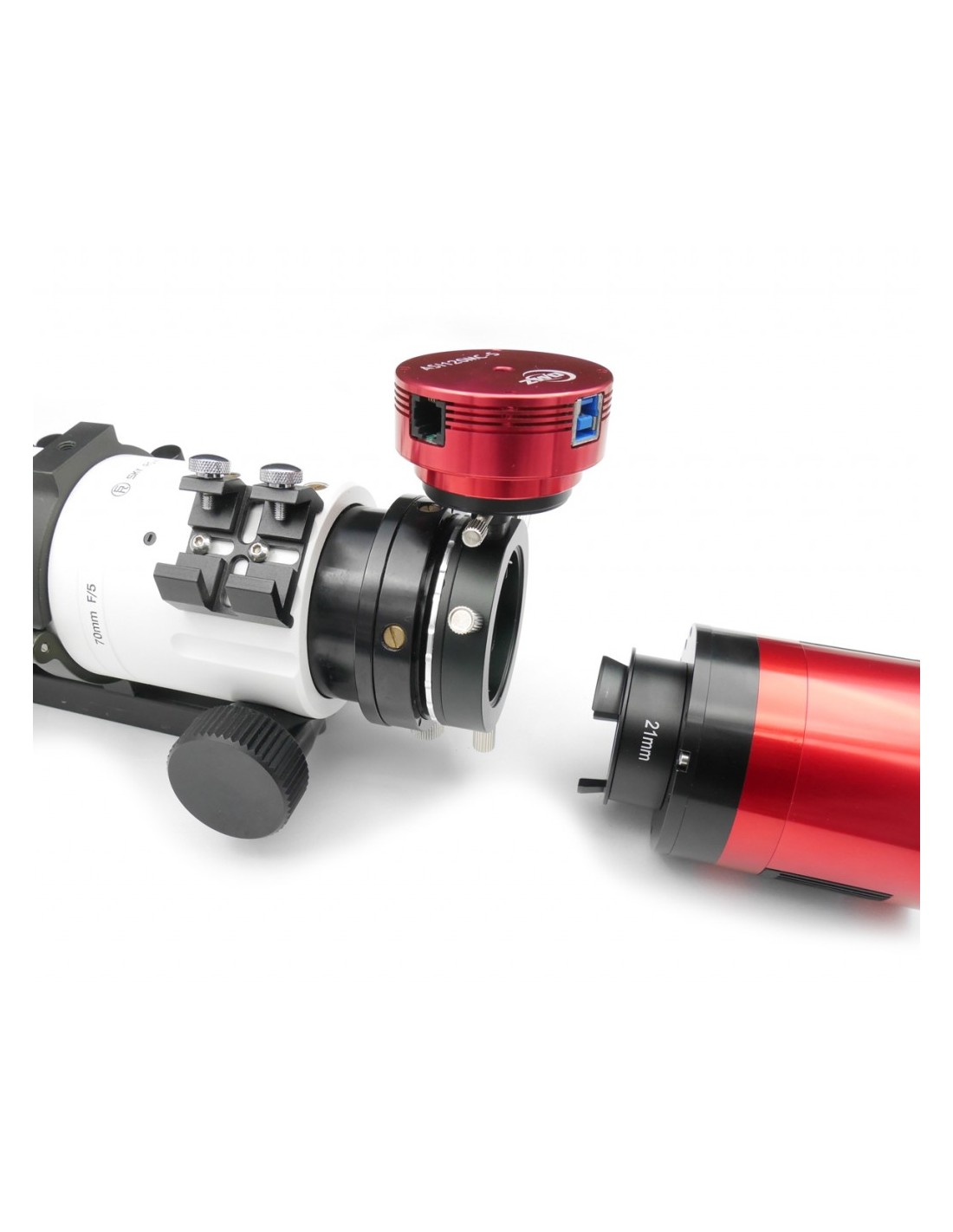

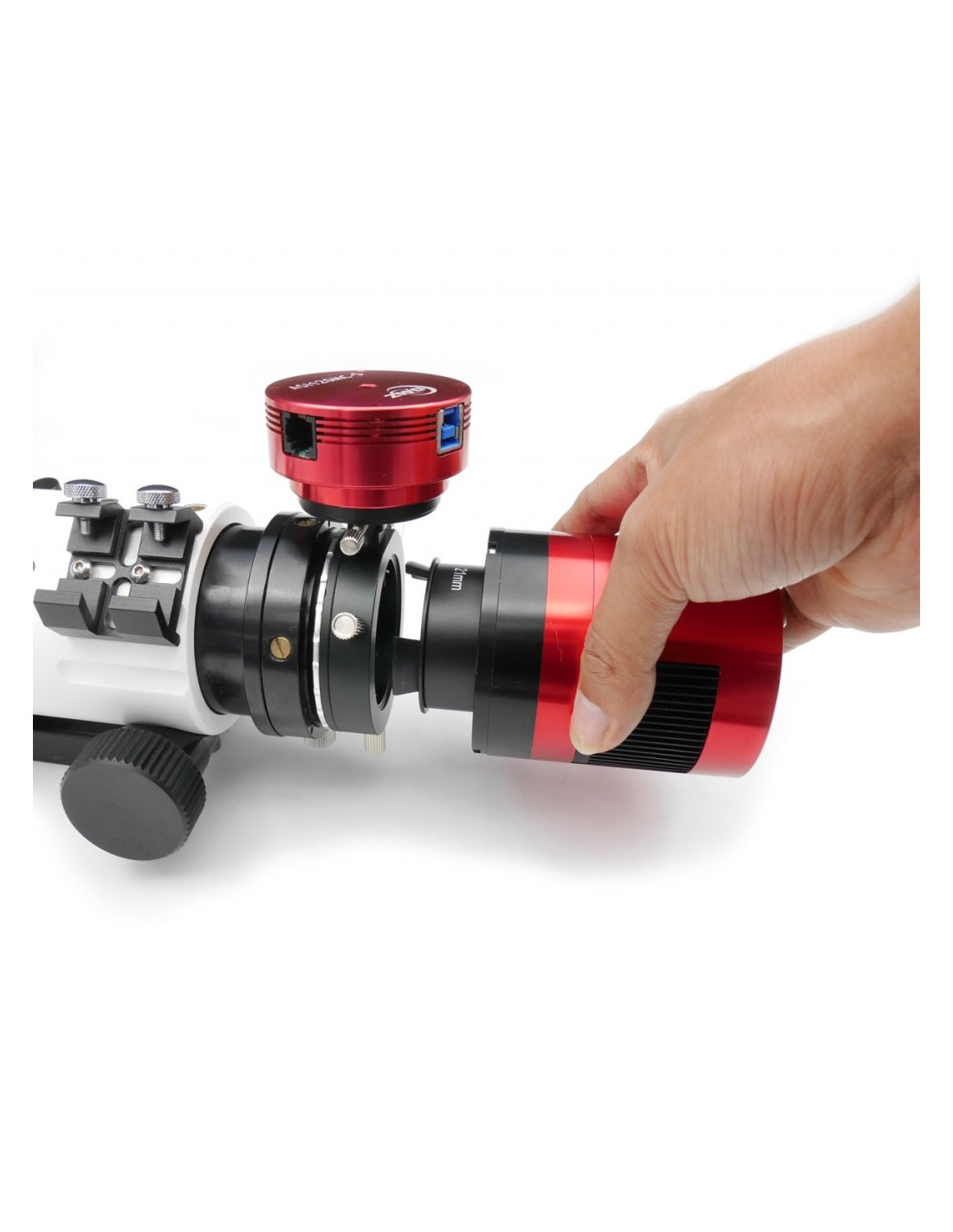

6. Montare la telecamera sull’OAG nella posizione corretta e bloccare le 3 viti

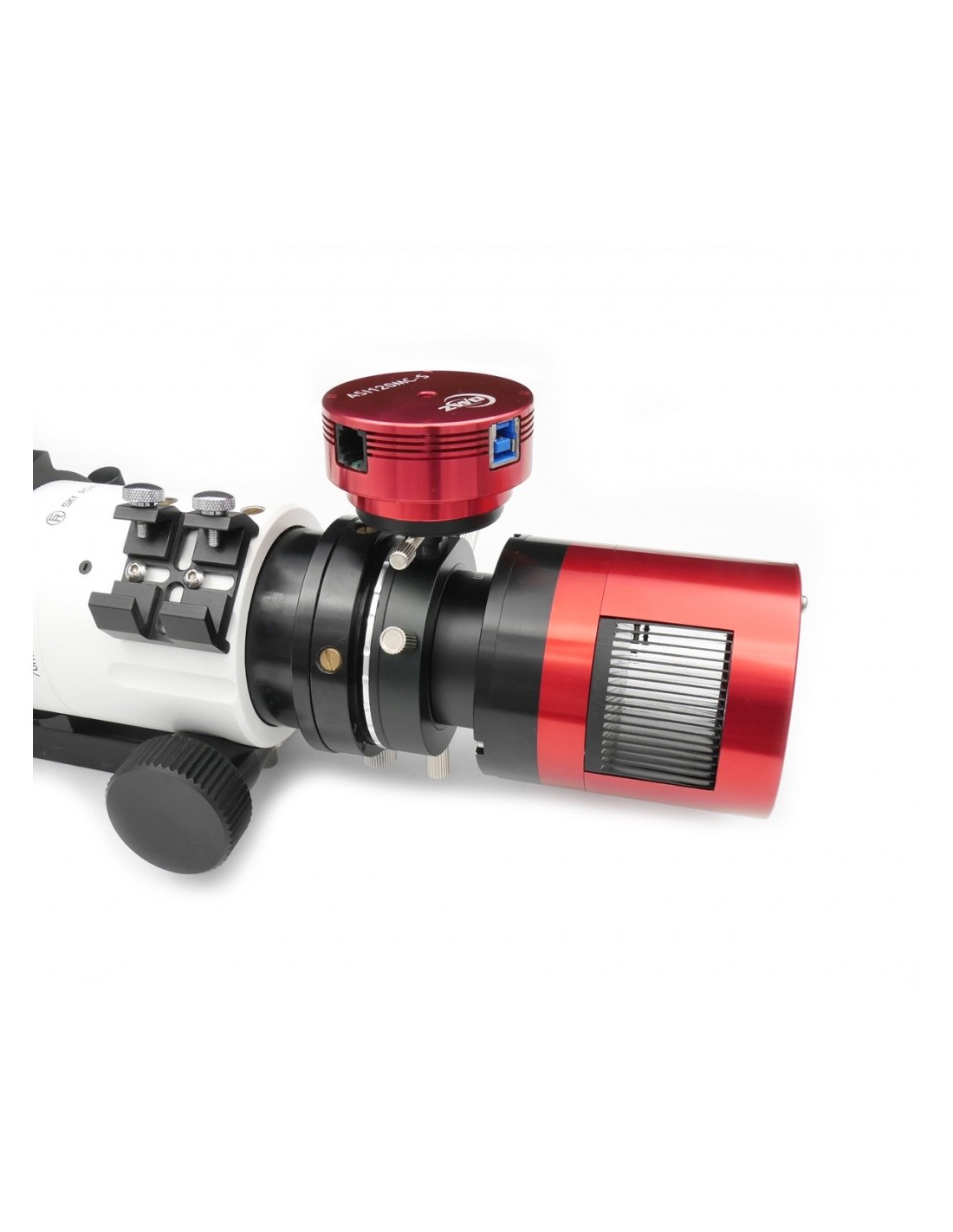

7. La configurazione finale

Nota: assicurarsi che il prisma non blocchi l’area di imaging

Utilizzare la vite guida per regolare la messa a fuoco della telecamera guida.

Faresti meglio a farlo durante il giorno per assicurarti che la fotocamera per l’acquisizione di immagini e la fotocamera guida possano raggiungere la messa a fuoco nella stessa posizione.
