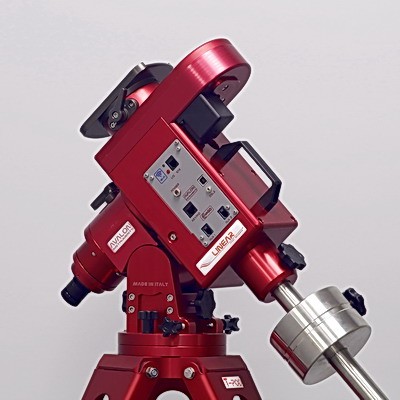

Avalon Bluetooth LINEAR

Descrizione

La Linear Fast Reverse è una innovativa montatura per telescopio progettata per l’imaging astronomico e prodotta in Italia dalla Avalon Instruments Srl, azienda con più di 30 anni di esperienza nel campo della meccanica di alta precisione.

Commercializzata con il marchio Avalon Instruments, questa montatura si colloca nella gamma di montature di medie dimensioni con una capacità di peso di circa 20-25 kg (44-55 libbre), rispettivamente per imaging e osservazione.

Il   progetto Liner Fast Reverse nasce dalla passione per l’astronomia e la meccanica sfruttando più di 20 anni di esperienza e test, tante feste stellari e trascorrendo innumerevoli ore sotto cieli stellati, con qualsiasi tipo di strumentazione. Poiché la maggior parte dei problemi riguarda la montatura, sia la progettazione che la produzione si sono concentrate sulla realizzazione di una montatura tale da superare inconvenienti tecnici. Partiamo dalla montatura, che consideriamo la principale innovazione, spiegando i motivi per cui abbiamo scelto di passare dal tradizionale meccanismo a vite senza fine e ingranaggi ad un nuovo sistema di trasmissione basato su pulegge e cinghie dentate, sia per ascensione retta che per declinazione.

Pulegge e cinghie dentate, gioco zero!

Questa scelta ha permesso di ottenere diversi vantaggi: un moto veramente stabile senza gioco (nessun gioco) e picchi improvvisi, fattori di primaria importanza per lunghe esposizioni guidate e durante osservazioni visive ad alto ingrandimento. Queste caratteristiche sono di particolare rilevanza soprattutto per il motore dell’asse di declinazione che ora può invertire rapidamente il moto senza interruzioni per recuperare i giochi: da qui il nome della montatura FAST REVERSE. Le cinghie dentate utilizzate nella M-uno hanno la struttura in materiale speciale con trefoli di acciaio per evitare deformazioni, allungamenti e sollecitazioni, molto migliori di quelle utilizzate nel sistema di distribuzione dei motori automobilistici (che sono generalmente in gomma con trefoli di nylon) . Considerando che il tempo di servizio delle cinghie dentate automobilistiche è di circa 100.000 km (60.000 miglia), ipotizzando un regime medio di 2.
È importante sottolineare che nei sistemi a vite senza fine la trasmissione del moto ha un solo punto di contatto tangente, eventuali errori su ciascuna delle due componenti, prima o poi, si tradurranno in un errore di inseguimento.
Nel sistema puleggia dentata, invece, non si ha alcun contatto diretto tra la puleggia e il moto è trasmesso dalla cinghia impegnandosi dal 50% al 90% della superficie del sottopancia. Di conseguenza l’eventuale errore, eventualmente presente, viene mediato tra i denti, peraltro morbido, riducendo notevolmente l’errore di inseguimento.
Queste caratteristiche consentono alla montatura lineare di eseguire esposizioni guidate fino a 20-30 minuti con stelle puntiformi anche con ottiche di 2-3 metri di focale ( vedere la nostra tabella dei parametri guida PHD2 suggeriti ).

Nessuna usura, nessun attrito!

Nessun effetto di usura poiché non si verificano attriti rilevanti. Infatti, tutte le pulegge e gli assi ruotano su cuscinetti a rulli, 13 per l’asse RA e 13 per l’asse DEC che consentono di ridurre quasi a zero l’attrito totale.
Un altro vantaggio significativo degli attriti molto bassi è che il rischio di slittamento del motore durante il funzionamento GOTO è praticamente nullo.
Al contrario, è ben nota la difficoltà di regolare l’accoppiamento tra ingranaggio e vite senza fine nei supporti tradizionali. Se il giunto è stretto i motori possono bloccarsi con conseguente perdita di posizione, se il giunto è troppo lento i giochi aumentano.
D’altra parte, l’assenza di un gioco significativo nell’M-uno rende la calibrazione iniziale del CCD di guida rapida e semplice.

Nessuna lubrificazione, nessuna manutenzione!

Non essendoci ingranaggi non è necessaria la lubrificazione periodica dei componenti interni e quindi la manutenzione è estremamente ridotta e limitata alla pulizia esterna.

Osservazioni conclusive

La montatura lineare è specificatamente progettata per gli astroimager mobili, con alcune caratteristiche peculiari:

Eccellenti  prestazioni nell’imaging guidato, anche con lunghezze focali elevate, fino a 3 metri
Design semplice  e  originale
Davvero portatile  e leggero, con la sua comoda maniglia e un peso di soli 12 kg (26,4 lb), senza contrappeso e barra
Capacità di carico fino a 20 kg (44 lb) in imaging (scelta migliore 15/18 kg, 33/40 lb) Produzione di alta qualità, tutte le parti sono progettate per un uso duraturo, realizzate in alluminio anodizzato e acciaio inossidabile, fresatura ottenuta direttamente da monoblocchi grazie a macchine CNC a 5 assi ad alta precisione.
Affidabile e performante
Facile da usare,  sia nelle soluzioni meccaniche che per quanto riguarda la procedura di puntamento. Per quest’ultimo, infatti, è stato adottato il SYNSCAN di Skywatcher, uno dei più utilizzati ed affidabili al mondo, con un rapporto costo-prestazioni tra i più bassi, aggiornabile facilmente e liberamente su Internet.
A parte le montature cinesi, la LINEAR è la  montatura più economica , tra quelle con la stessa capacità in tutto il mondo.
Facilmente adatto ai principali treppiedi commerciali, come Baader AHT, Skywatcher e molti altri

In breve, la montatura Linear Fast Reverse è ideale per gli astroimager che viaggiano alla ricerca di lunghe esposizioni del cielo profondo, anche con lunghe lunghezze focali, mediante una configurazione di alta qualità, leggera, affidabile, precisa e di facile utilizzo, con una qualità eccellente / rapporto prestazioni / costi.
